포소화약제 저장탱크(다이어프램형) 약제 보충 순서
프레져 프로포셔너 방식 포소화약제 저장탱크(블래더형)의 약제 보충 조작 순서 — V1 ~ V6 밸브 조작
초안 2026. 10. 22. 기준 2027년부터 점검실무 (추정)
확인 중: 그림의 탱크를 내부에 약제 주머니(블래더)가 있는 압입식 탱크로 보고, V2를 약제 주입·송출, V3을 물 배수, V4를 가압수 유입, V5를 물 쪽 공기빼기, V6을 약제 쪽 공기빼기 밸브로 해석했습니다. 제조사 설명서에 따라 순서가 다를 수 있습니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제

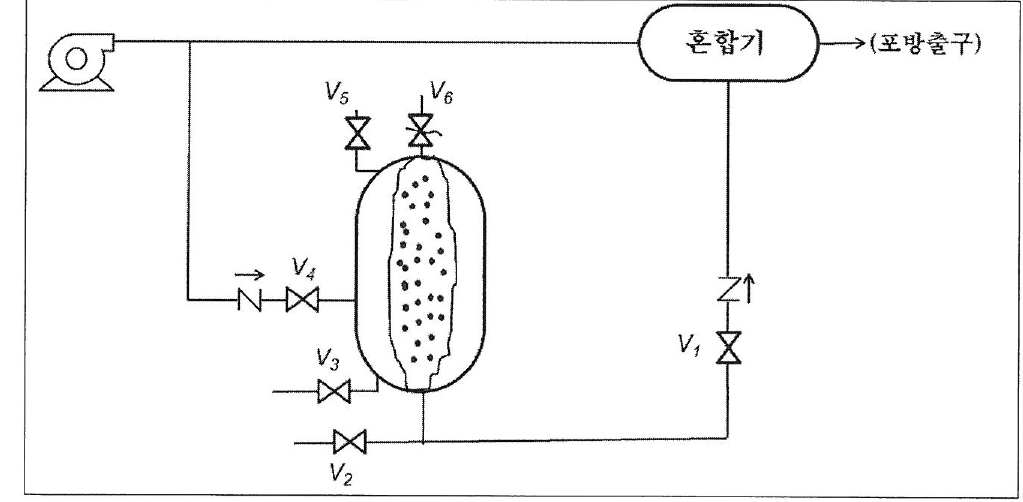

(4) 포소화약제 저장탱크 내 약제를 보충하고자 한다. 다음 그림을 보고 그 조작순서를 쓰시오. (단, 모든 설비는 정상상태로 유지되어 있었다.) (6점)
답안 (조건부)
- V1, V4를 폐쇄하여 탱크를 혼합기·가압수 배관과 분리한다.
- V3(배수)와 V5(공기빼기)를 개방하여 탱크 몸체(블래더 바깥)의 물을 배수한다.
- V2에 약제 주입 장치(호스·펌프)를 연결하고 V6(약제 쪽 공기빼기)을 개방한다.
- V2를 열어 포소화약제를 서서히 주입하고, V6으로 약제가 넘쳐 나오면 주입을 멈추고 V2, V6을 폐쇄한다.
- V3을 폐쇄하고 V4를 서서히 개방하여 탱크 몸체에 물을 채운다. V5로 물이 나오면 V5를 폐쇄한다.
- V1을 개방하여 정상(자동) 상태로 복구하고 각 밸브의 개폐 상태를 확인한다.
근거
- 점검·관리 매뉴얼: 프레져프로포셔너 방식은 약제탱크 내부에 가압수를 가압하는 가압식 탱크를 쓴다. 약제를 보충할 때는 탱크를 계통에서 분리하고, 물을 빼고 약제를 채운 뒤 다시 물을 채워 가압 상태로 복구한다.
