연결살수 27-C·비상콘센트 28-B 점검표·도시기호

문제

물음 1) 소방시설 자체점검 등에 관한 고시상 다음 물음에 답하시오. (14점)

(1) 소방시설등 점검표 중 연결살수설비 점검표의 “27-C. 배관 등”의 점검항목을 모두 쓰시오. (5점)

(2) 소방시설등 점검표 중 비상콘센트설비 점검표의 “28-B. 전원회로”의 점검항목을 모두 쓰시오. (5점)

(3) 다음 ( )에 들어갈 내용을 쓰시오. (4점)

핵심 키워드

• 27-C: 개폐밸브 · 동결방지 · 주배관-타설비 접속 · 시험장치 · 배관 구분 (5개)
• 28-B: 220 V·1.5 kVA · 각 층 2 이상 · 전용회로 · 회로당 10개 이하 · 분기배선용 차단기 (5개)

답안

(1) 27-C. 배관 등

1. 급수배관 개폐밸브 설치 적정(개폐표시형, 흡입측 버터플라이 제외) 여부
2. ● 동결방지조치 상태 적정 여부(습식의 경우)
3. ● 주배관과 타 설비 배관 및 수조 접속 적정 여부(폐쇄형 헤드의 경우)
4. 시험장치 설치 적정 여부(폐쇄형 헤드의 경우)
5. ● 다른 설비의 배관과의 구분 상태 적정 여부

(2) 28-B. 전원회로

1. 전원회로 방식(단상교류 220 V) 및 공급용량(1.5 kVA 이상) 적정 여부
2. 전원회로 설치개수(각 층에 2 이상) 적정 여부
3. 전용 전원회로 사용 여부
4. 1개 전용회로에 설치되는 비상콘센트 수량 적정(10개 이하) 여부
5. 보호함 내부에 분기배선용 차단기 설치 여부

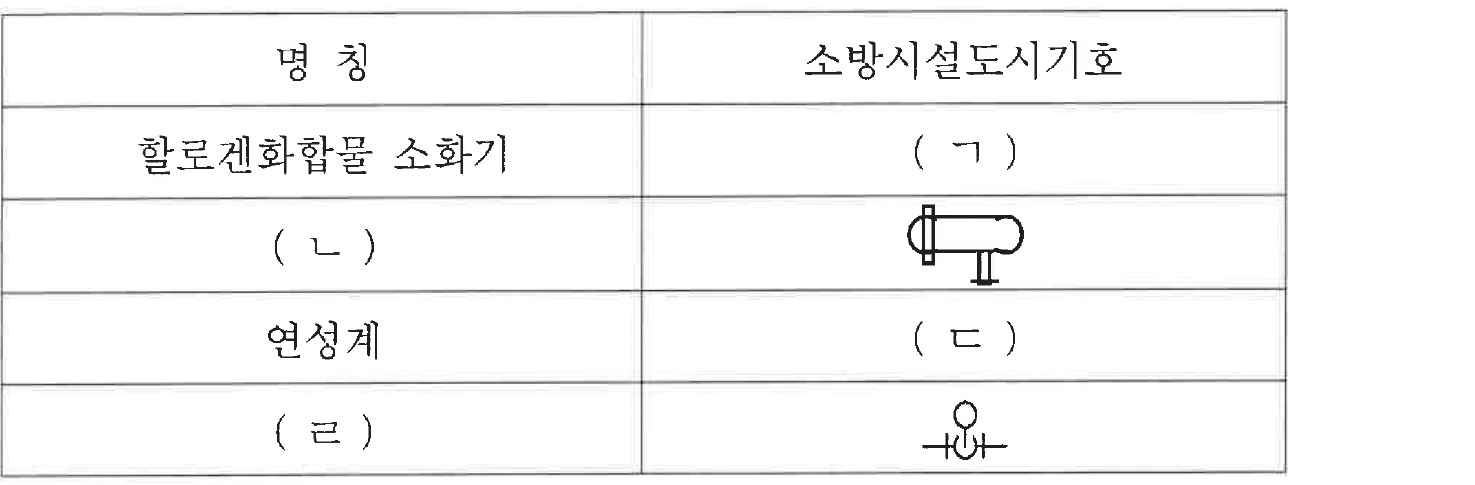

(3) 도시기호

• ㄱ: 삼각형 안에 삼각형을 겹친 기호 (그림 왼쪽)
• ㄴ: 프레져사이드 프로포셔너
• ㄷ: 줄기 위에 빗금 없는 원을 그리고 줄기에 작은 고리를 단 기호 (그림 오른쪽. 원에 빗금을 그으면 압력계)
• ㄹ: 스프링클러헤드 개방형 하향식(평면도)

근거

• 고시 별지 점검표 27-C(● 표시는 종합점검에만 해당), 28-B(전 항목 ●).
• 고시 별표 소방시설도시기호: 소화기류(ABC·자동확산·자동식·이산화탄소·할로겐화합물 소화기), 혼합장치류(프레져 프로포셔너, 라인 프로포셔너, 프레져사이드 프로포셔너), 계기류(압력계·연성계·유량계), 헤드류(폐쇄형·개방형 상향식/하향식).
• 구별 팁: 프레져 프로포셔너는 받침 없는 가로 탱크, 프레져사이드 프로포셔너는 탱크 아래에 펌프 연결 받침이 있다. 개방형 하향식은 배관 아래로 헤드가 매달리고 위에 작은 원이 붙는다.
