도시기호: 가스계 헤드·포헤드·방수구·이온화식·시각경보기
소방시설 도시기호 — 분말·탄산가스·할로겐헤드, 포헤드(평면도), 방수구 명칭과 이온화식 감지기(스포트형), 시각경보기(스트로브) 기호
검증중 2026. 10. 22. 기준 2027년부터 점검실무 (추정)
확인 중: 명칭과 기호 구성은 소방시설 자체점검사항 등에 관한 고시 별표(소방시설도시기호)와 대조했습니다. 그림은 이 사이트가 간략히 다시 그린 것입니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제

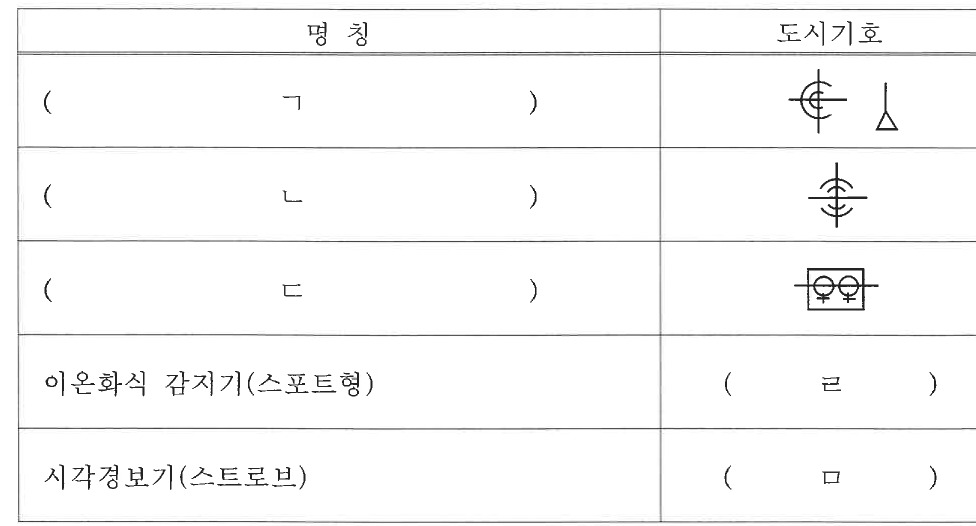

물음 3) 소방시설 도시기호에 관한 것이다. ( )에 알맞은 명칭을 쓰고, 도시기호를 그리시오. (5점)
답안
- ㄱ: 분말·탄산가스·할로겐헤드
- ㄴ: 포헤드(평면도)
- ㄷ: 방수구
- ㄹ 이온화식 감지기(스포트형): 연기감지기 기호(위에 가로선이 있는 사각형 안 S)에 아래첨자 I
- ㅁ 시각경보기(스트로브): 사각형 안에 작은 사각형을 그리고 모서리끼리 선으로 이은 기호
근거
- 고시 별표 소방시설도시기호: 헤드류(분말·탄산가스·할로겐헤드, 포헤드), 소화전(방수구), 경보설비기기류(이온화식감지기 S_I, 광전식 S_P·S_A, 시각경보기).
