할론 1301 저장량 액위측정법·레벨메터
가스계 약제 액위측정법 설명, 레벨메터 구성부품 명칭(방사선원·프로브·온도계), 레벨메터 사용 시 주의사항
검증중 2026. 10. 22. 기준 2027년부터 점검실무 (추정)
확인 중: 점검·관리 매뉴얼의 방사선 레벨메타 구성·사용방법·주의사항과 대조했습니다. 매뉴얼의 주의사항은 3가지(1~3번)이고, 4~6번은 같은 매뉴얼의 사용방법에서 지켜야 할 사항을 뽑은 것입니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제
【문제 3】 다음 물음에 답하시오. (30점)
물음 1) 할론 1301 소화설비 약제저장용기의 저장량을 측정하려고 한다. 다음 물음에 답하시오. (12점)
(1) 액위측정법을 설명하시오. (3점)

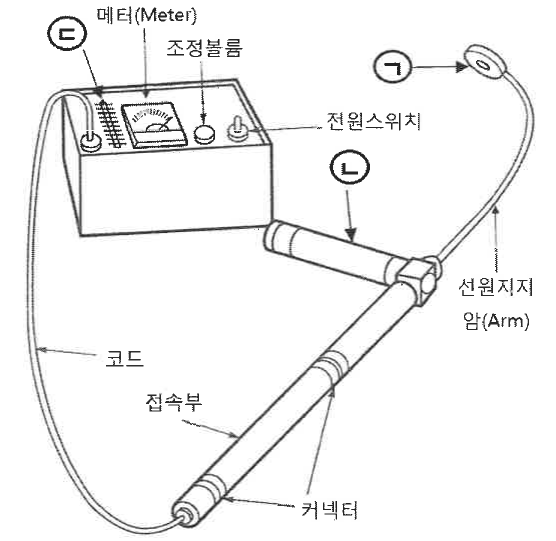

(2) 아래 그림의 레벨메터(Level meter) 구성부품 중 각 부품(ㄱ~ㄷ)의 명칭을 쓰시오. (3점)
(3) 레벨메터(Level meter) 사용 시 주의사항 6가지를 쓰시오. (6점)
답안
(1) 액위측정법
저장용기 바깥에서 **방사선원과 검출부(프로브)**를 용기 양쪽에 대고 위아래로 움직이면, 액상과 기상의 경계면에서 검출부에 도달하는 방사선의 양이 달라진다. 이 지점(액면 높이)을 찾아 측정하고, 용기 크기·온도를 넣은 **환산표(전용 계산기)**로 약제 중량을 환산해 기준 충전량과 비교한다. 약제가 임계온도 이상이면 모두 기체로 존재하므로 이 방법을 쓸 수 없다.
(2) 부품 명칭
- ㄱ: 방사선원
- ㄴ: 프로브(검출부)
- ㄷ: 온도계
(3) 사용 시 주의사항
- 방사선원 등은 분리하여 보관한다.
- **프로브(센서)**는 충격이 가해지지 않게 보관한다.
- 방사선원은 납 케이스에 넣어 보관한다.
- 측정 전 전원을 켜고 조정볼륨으로 미터 표시를 보기 편한 위치로 맞춘다.
- 용기 상하로 천천히 움직이며 미터 바늘이 크게 움직이는 액면을 찾고, 그 위치를 용기에 표시한 뒤 바닥으로부터 높이를 측정한다.
- 측정 시의 온도를 함께 기록하여 전용 계산기(환산표)로 온도를 반영해 약제량을 환산한다.
근거
- 점검·관리 매뉴얼: 가스계 약제량 측정은 압력 측정법·중량 측정법·액면위치 측정법. 레벨미터 구성 — 전원스위치, 조정볼륨, 미터, 프로브, 방사선원, 선원지지 암, 코드, 접속부, 커넥터, 온도계. 합격 기준은 중량 손실 5 % 미만(CO2 10 % 미만) 또는 압력손실 10 % 미만.
- 같은 매뉴얼 소방시설별 점검장비 운영 — 방사선 레벨메타: 구성(전원스위치, 조정볼륨, 미터표시, 프로브, 방사선원(코발트60), 선원 지지암, 리드선, 접속 어태치먼트, 메탈 커넥터, 온도계), 사용방법(연결 → 전원 ON·조정볼륨 → 용기 상하로 움직여 액면 탐색 → 액면 표시·높이 측정·온도 기록), 주의사항 3가지(1.~3.).
