연결송수관 송수구 필요 압력(10층·지하 4층)

문제

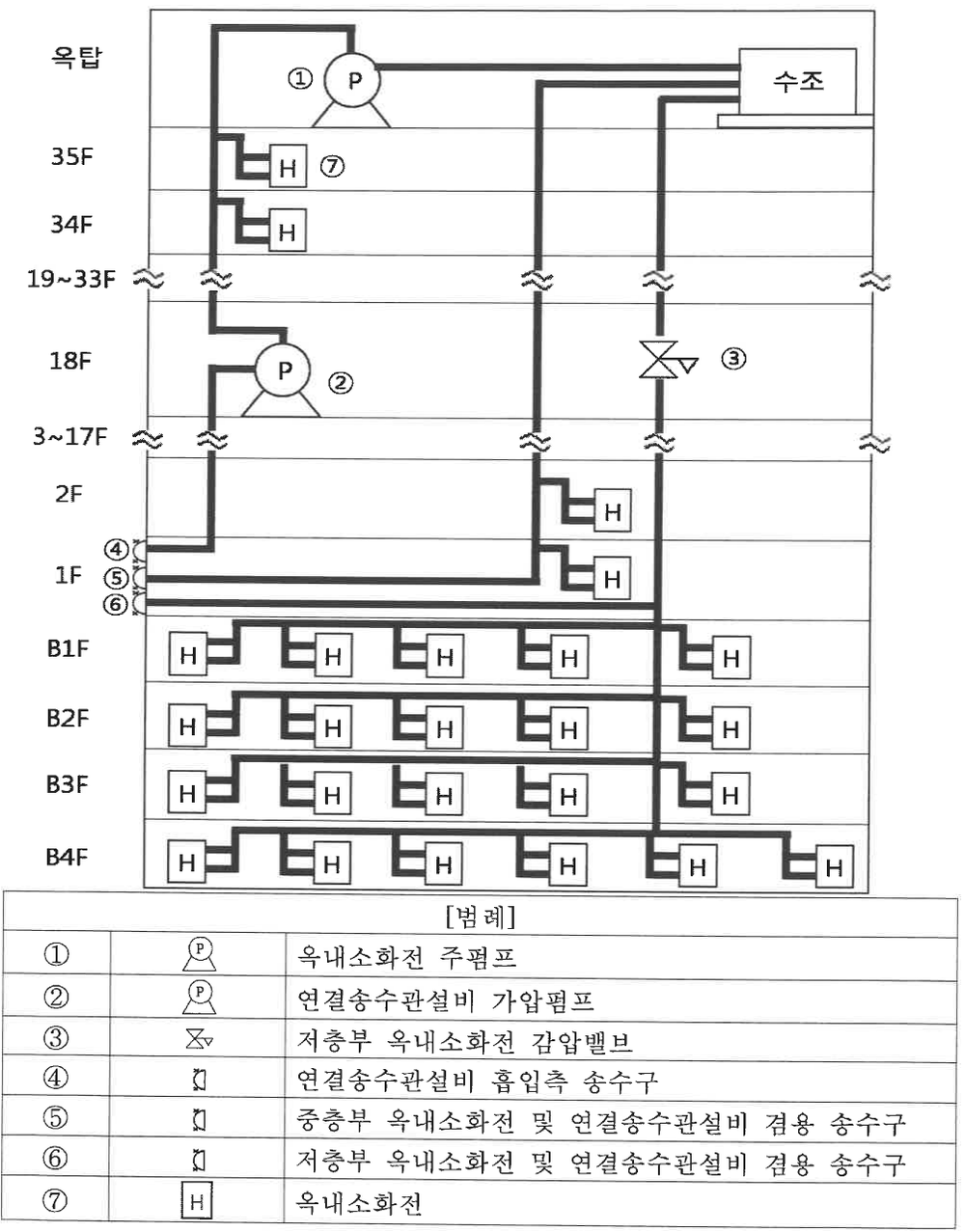

〈조건〉 지하 4층/지상 35층 주상복합, 층고 3 m · 송수구는 1층 바닥에서 1 m · 옥내소화전 1~35층 각 1개, 지하 1~3층 각 5개, 지하 4층 6개 · 고층부 펌프방식, 중층부·저층부 고가수조방식(저층부 = 지하 1~4층) · 배관 마찰손실은 낙차의 30 % · 펌프 효율 50 %, 전달계수 1.1 · 옥내소화전 방수구 바닥에서 1 m, 연결송수관 방수구 0.5 m · 펌프·수조와 바닥 사이 높이 무시 · 호스 마찰손실 옥내소화전 7 m, 연결송수관 3 m · 감압밸브 바닥에서 1 m · 수두 10 m = 0.1 MPa · 소수점 넷째자리에서 반올림

물음 5) 지상 10층과 지하 4층에 필요한 최소 연결송수관설비 송수구 압력(MPa)을 각각 구하시오. (10점)

답안

지상 10층 (중층부 겸용 송수구⑤)

• 방수구 높이 3 × 9 + 0.5 = 27.5 m, 송수구 1 m → 낙차 26.5 m(올라감)
• $P=26.5+0.3\times26.5+3+35=72.45\ \text{m}$ → 0.725 MPa

지하 4층 (저층부 겸용 송수구⑥)

• 방수구 높이 −12 + 0.5 = −11.5 m → 낙차 12.5 m(내려감, 위치수두 이득)
• $P=35+3+0.3\times12.5-12.5=29.25\ \text{m}$ → 0.293 MPa
