준비작동식 SP 전기 계통도(R형) 배선 수
R형 수신기 준비작동식 스프링클러설비 계통도의 구간별 최소 배선 수와 회로 명칭
초안 2026. 10. 22. 기준 2027년부터 1차 이동 (추정)
확인 중: 배선 수는 일반적인 실무 결선(감지기 교차회로, 프리액션밸브 압력·탬퍼·솔레노이드, 사이렌, SVP-중계기 간)을 가정한 값입니다. 수신기·중계기 제조사 방식에 따라 달라질 수 있습니다.
굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제

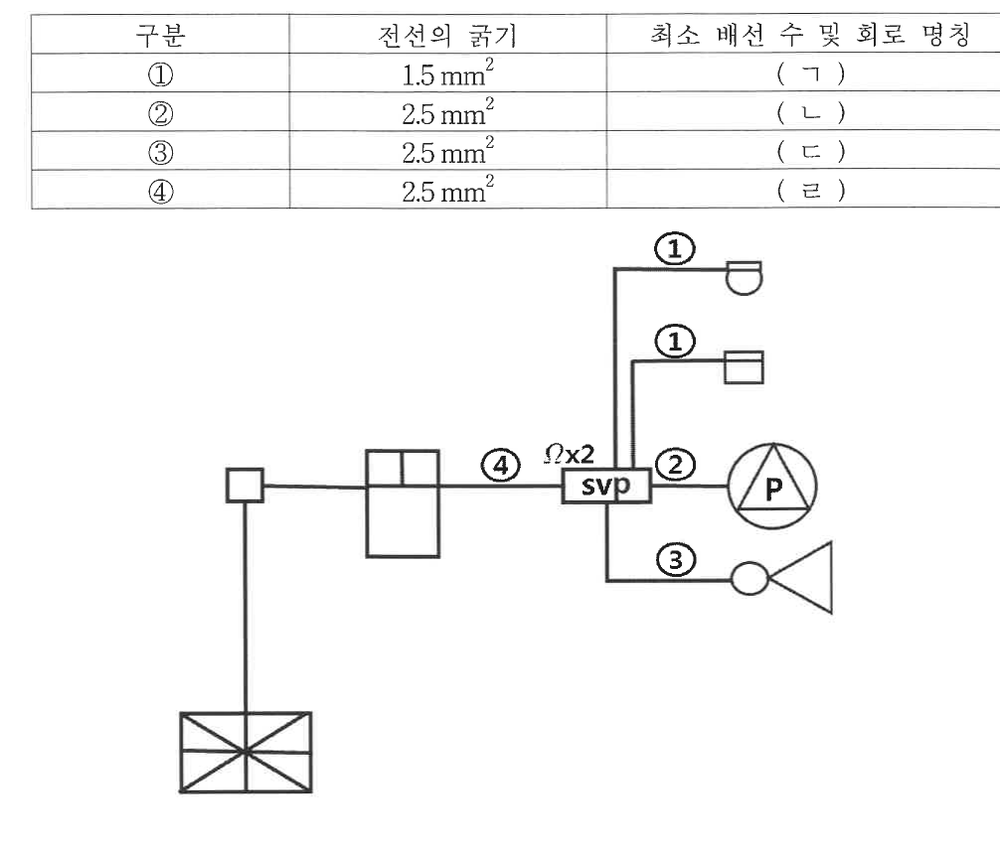

물음 3) 준비작동식 스프링클러설비 전기 계통도(R형 수신기)이다. 최소 배선 수 및 회로 명칭을 각각 쓰시오. (4점)
| 구분 | 전선의 굵기 | 최소 배선 수 및 회로 명칭 |
|---|---|---|
| ① | 1.5 mm² | ( ㄱ ) |
| ② | 2.5 mm² | ( ㄴ ) |
| ③ | 2.5 mm² | ( ㄷ ) |
| ④ | 2.5 mm² | ( ㄹ ) |
답안
- ㄱ ① 감지기(교차회로 각 회로, 종단저항은 SVP): 4가닥 — 지구선 2, 공통선 2
- ㄴ ② 프리액션밸브: 4가닥 — 압력스위치, 탬퍼스위치, 솔레노이드밸브, 공통
- ㄷ ③ 사이렌: 2가닥 — 사이렌, 공통
- ㄹ ④ SVP ↔ 중계기: 7가닥 — 감지기 A, 감지기 B, 압력스위치, 탬퍼스위치, 솔레노이드밸브, 사이렌, 공통
근거
- 준비작동식 화재감지회로는 교차회로(NFTC 103 2.6.3.2)이므로 감지기 회로가 A·B 두 개다. R형은 중계기에서 신호를 다중전송하므로 수신기까지는 통신선·전원선으로 연결된다.
