소방시설관리사 / 제18회 / 설계및시공 문제 1 2018년 제18회 · 문제 1 물음 1 · 17점
벤츄리관 유량식 유도와 유량 계산 베르누이 정리·연속방정식·시차액주계로 벤츄리관 유량식 유도, D₁ = 150 mm, D₂ = 50 mm, 액주 높이차 200 mm(수은계 비중량 133,280 N/m³)일 때 유량
검증중 2026. 10. 22. 기준 2027년부터 1차 이동 (추정)
근거 조항 1개 유체역학 기본식 베르누이 정리, 연속방정식, U자관 시차액주계 원문: 국가법령정보센터
암기 모드 모두 보기 굵은 글씨(채점 키워드)를 가리고, 누르면 하나씩 보여 줍니다.
문제
【문제 1】 다음 물음에 답하시오. (40점)
물음 1) 벤츄리관(Venturi tube)에 대하여 답하시오. (17점)
(1) 벤츄리관(Venturi tube)에서 베르누이 정리와 연속방정식 등을 이용하여 유량 구하는 공식을 유도하시오. (12점)

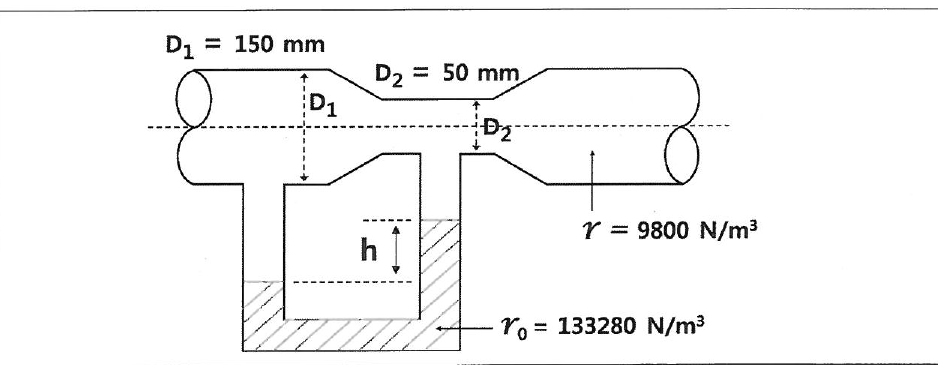

(2) 위 그림과 같은 벤츄리관(Venturi tube)에서 액주계의 높이차가 200 mm일 때, 관을 통과하는 물의 유량(m³/s)을 구하시오. (단, 중력가속도 = 9.8 m/s², π = 3.14, 기타 조건은 무시하며, 소수점 여섯째자리에서 반올림하여 다섯째자리까지 구하시오.) (5점)
핵심 키워드
수평관 베르누이: P 1 − P 2 γ = V 2 2 − V 1 2 2 g \dfrac{P_1-P_2}{\gamma}=\dfrac{V_2^2-V_1^2}{2g} γ P 1 − P 2 = 2 g V 2 2 − V 1 2
시차액주계: P 1 − P 2 = ( γ 0 − γ ) h P_1-P_2=(\gamma_0-\gamma)h P 1 − P 2 = ( γ 0 − γ ) h
Q = A 2 1 − ( A 2 / A 1 ) 2 2 g h ( γ 0 γ − 1 ) Q=\dfrac{A_2}{\sqrt{1-(A_2/A_1)^2}}\sqrt{2gh\left(\dfrac{\gamma_0}{\gamma}-1\right)} Q = 1 − ( A 2 / A 1 ) 2 A 2 2 g h ( γ γ 0 − 1 )
답안
(1) 유량 공식 유도
① 베르누이 정리(①: 입구, ②: 목, 수평이므로 Z 1 = Z 2 Z_1=Z_2 Z 1 = Z 2
P 1 γ + V 1 2 2 g = P 2 γ + V 2 2 2 g ⇒ P 1 − P 2 γ = V 2 2 − V 1 2 2 g \frac{P_1}{\gamma}+\frac{V_1^2}{2g}=\frac{P_2}{\gamma}+\frac{V_2^2}{2g}
\;\Rightarrow\;
\frac{P_1-P_2}{\gamma}=\frac{V_2^2-V_1^2}{2g} γ P 1 + 2 g V 1 2 = γ P 2 + 2 g V 2 2 ⇒ γ P 1 − P 2 = 2 g V 2 2 − V 1 2 ② 연속방정식
Q = A 1 V 1 = A 2 V 2 ⇒ V 1 = A 2 A 1 V 2 Q=A_1V_1=A_2V_2\;\Rightarrow\;V_1=\frac{A_2}{A_1}V_2 Q = A 1 V 1 = A 2 V 2 ⇒ V 1 = A 1 A 2 V 2 ③ ②를 ①에 대입
P 1 − P 2 γ = V 2 2 2 g [ 1 − ( A 2 A 1 ) 2 ] ⇒ V 2 = 1 1 − ( A 2 / A 1 ) 2 2 g ( P 1 − P 2 ) γ \frac{P_1-P_2}{\gamma}=\frac{V_2^2}{2g}\left[1-\left(\frac{A_2}{A_1}\right)^2\right]
\;\Rightarrow\;
V_2=\frac{1}{\sqrt{1-(A_2/A_1)^2}}\sqrt{\frac{2g(P_1-P_2)}{\gamma}} γ P 1 − P 2 = 2 g V 2 2 [ 1 − ( A 1 A 2 ) 2 ] ⇒ V 2 = 1 − ( A 2 / A 1 ) 2 1 γ 2 g ( P 1 − P 2 ) ④ 시차액주계: 액주계 하단 같은 높이의 압력이 같으므로
P 1 + γ ( x + h ) = P 2 + γ x + γ 0 h ⇒ P 1 − P 2 = ( γ 0 − γ ) h P_1+\gamma(x+h)=P_2+\gamma x+\gamma_0h\;\Rightarrow\;P_1-P_2=(\gamma_0-\gamma)h P 1 + γ ( x + h ) = P 2 + γ x + γ 0 h ⇒ P 1 − P 2 = ( γ 0 − γ ) h ⑤ 유량
Q = A 2 V 2 = A 2 1 − ( A 2 A 1 ) 2 2 g h ( γ 0 γ − 1 ) Q=A_2V_2=\frac{A_2}{\sqrt{1-\left(\dfrac{A_2}{A_1}\right)^2}}\sqrt{2gh\left(\frac{\gamma_0}{\gamma}-1\right)} Q = A 2 V 2 = 1 − ( A 1 A 2 ) 2 A 2 2 g h ( γ γ 0 − 1 ) (실제 유량은 유량계수 C C C D D D A 2 A 1 = ( D 2 D 1 ) 2 \dfrac{A_2}{A_1}=\left(\dfrac{D_2}{D_1}\right)^2 A 1 A 2 = ( D 1 D 2 ) 2
(2) 유량 계산
γ 0 γ − 1 = 133,280 9,800 − 1 = 12.6 \dfrac{\gamma_0}{\gamma}-1=\dfrac{133{,}280}{9{,}800}-1=12.6 γ γ 0 − 1 = 9 , 800 133 , 280 − 1 = 12.6 A 2 = 3.14 4 × 0.05 2 = 0.0019625 m 2 A_2=\dfrac{3.14}{4}\times0.05^2=0.0019625\ \text{m}^2 A 2 = 4 3.14 × 0.0 5 2 = 0.0019625 m 2 A 2 A 1 = ( 50 150 ) 2 = 1 9 \dfrac{A_2}{A_1}=\left(\dfrac{50}{150}\right)^2=\dfrac19 A 1 A 2 = ( 150 50 ) 2 = 9 1
V 2 = 2 × 9.8 × 0.2 × 12.6 1 − ( 1 / 9 ) 2 = 7.0285 0.99381 = 7.0717 m/s V_2=\frac{\sqrt{2\times9.8\times0.2\times12.6}}{\sqrt{1-(1/9)^2}}=\frac{7.0285}{0.99381}=7.0717\ \text{m/s} V 2 = 1 − ( 1/9 ) 2 2 × 9.8 × 0.2 × 12.6 = 0.99381 7.0285 = 7.0717 m/s Q = 0.0019625 × 7.0717 = 0.01388 m 3 / s Q=0.0019625\times7.0717=\textbf{0.01388 m}^3/\text{s} Q = 0.0019625 × 7.0717 = 0.01388 m 3 / s 근거
벤츄리미터: 수평관 베르누이 정리와 연속방정식, U자관 시차액주계 압력 평형으로 유량식을 얻는다.
